产品规格型号
| 驱动方式 | 气动 |
|---|---|
| 类型 | 角型 |
| 应用 | 用于工业机器人、搬运 |
| 选项 | 磁性、精密、高夹紧力 |
| 夹持力 | 最大： 12,000 N 最小： 150 N |
| 行程 | 4 mm (0.157 in) |
产品介绍
概述
我们的平行、中心和角度夹具设计用于安全、精确地搬运从几百克到 60 kg 重负载的工件。它们适用于各种零件转移和装配操作。
主要特点
从一系列颚行程和承载能力中进行选择
夹紧楔块结构可实现高夹紧力
精确重新定位以实现可重复处理
全硬化结构可延长使用寿命
准备接受用于位置感测的磁性开关
产品表
夹具|闭合力[N] |单爪行程 [毫米] |推荐工件重量 [kg] |模型
2-Finger 平行夹具
150 | 4 | 0.75 | PGS-50-4
410 | 8 | 2 | PGS-80-8
650 | 10 | 3.2 | PGS-100-10
1050 | 13 | 5.2 | PGS-125-13
1600 | 16 | 8 | PGS-60-16
2500 | 25 | 13 | PGS-200-25
6000 | 35 | 30 | PGS-300-35
340 | 6 | 1.2 | PGS-64-4H
570 | 8 | 2 | PGS-80-8H

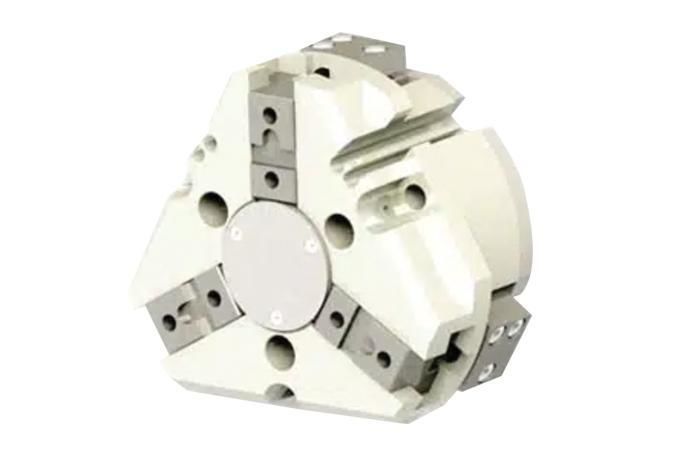

3-Finger 中心夹具
325 | 4 | 1.6 | CGS-50-4
1000 | 8 | 5 | CGS-80-8
1800 | 10 | 9 | CGS-100-10
3100 | 13 | 15.5 | CGS-125-13
6000 | 16 | 30 | CGS-160-16
12000 | 35 | 60 | CGS-300-35
技术规格
夹具类型：2-Finger 平行夹具和 3-Finger 中心夹具（提供角度变型）
型号/系列示例：PGS系列（PGS-50-4、PGS-80-8、PGS-100-10、PGS-125-13、PGS-60-16、PGS-200-25、PGS-300-35、PGS-64-4H、PGS-80-8H）和 CGS 系列（CGS-50-4、CGS-80-8、CGS-100-10、CGS-125-13、CGS-160-16、CGS-300-35）
闭合力范围：150 N 至 12、000 N（取决于型号）
单爪行程范围：1.2 mm 至 60 mm（取决于型号）
推荐工件重量范围：0.75 kg 至 60 kg
机械设计：夹紧楔块结构，夹紧力大；坚固的 T 型导轨设计，可实现精确夹紧；全硬化结构，使用寿命长；经过测试可承受一百万次驱动
准备安装用于位置感测的磁性开关
